	AG122   Amp und Speaker Umschalter   Handbuch (PDF) Schnellstart (PDF)

• Kurzübersicht
• Beschreibung
• Technische Daten

Amp und Speaker Umschalter

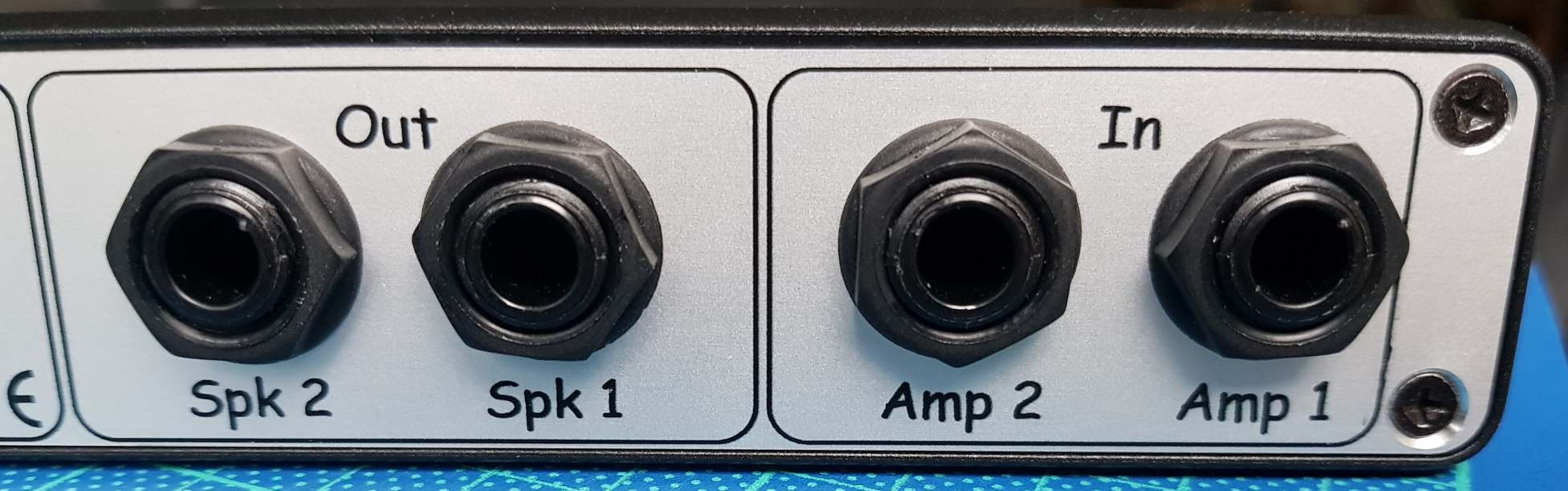

• 2 Verstärker und 2 Lautsprecher anschließbar
• 1 Gitarren-Eingang
• Alle Ein- und Ausgänge galvanisch getrennt ausgeführt (Relais / Transformatoren)
• kein Brummen durch Erd-Schleifen

 Made in Germany

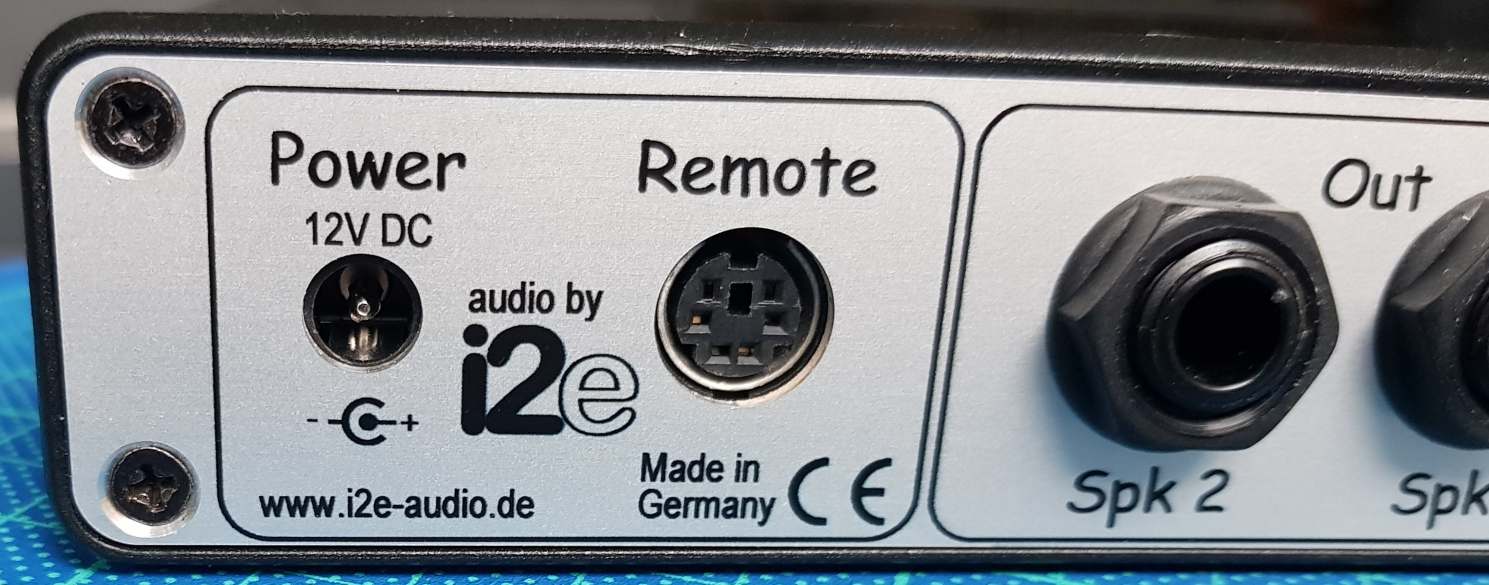

• Versorgung über externes Netzteil mit 12V
• Interne Shunt-Widerstände, keine Gefahr für Röhrenverstärker beim Umschalten
• Lautsprecher-Erkennung und Fehlermeldung wenn ein Lautsprecher nicht angeschlossen ist

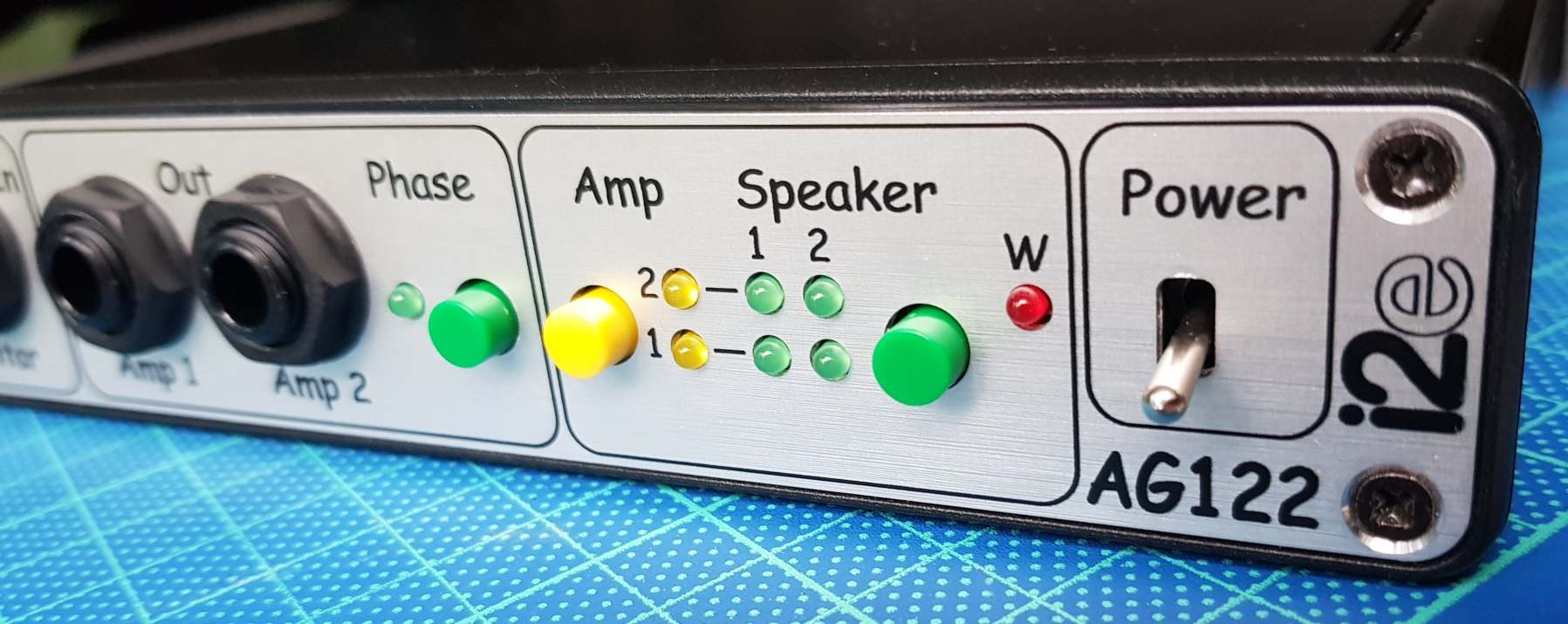

• Verstärker und Lautsprecher einzeln schaltbar, im Dual-Modus beide Verstärker aktiv
• Stabiles Gehäuse, entwickelt und produziert in Deutschland

Beim AG122 handelt es sich um einen Umschalter für den Anschluß von einer Gitarre, und jeweils zwei Verstärkern und Lautsprechern.
Im einfachsten Fall wird das Signal der Gitarre auf einen der Verstärker geschaltet und diesem einer der beiden Lautsprecher zugeordnet.
Im Dual-Modus kann das Gitarrensignal auch beiden Verstärkern gleichzeitig zugeschaltet werden. Dabei kann die Phase eines der Signale zu den Verstärkern invertiert werden.

Es lassen sich folgende Anwendungsfälle realisieren:

• Es werden zwei Verstärker und zwei Lautsprecher angeschlossen. Das Gitarrensignal kann wahlweise einem der beiden Verstärker zugeschaltet werden. Zudem kann dazu jeweils einer der beiden Lautsprecher ausgewählt werden.

• Es wird nur ein Verstärker aber zwei Lautsprecher angeschlossen. Das Gitarrensignal wird dem einen Verstärker zugeschaltet und dazu kann wahlweise einer der beiden Lautsprecher ausgewählt werden.

• Es werden zwei Verstärker aber nur ein Lautsprecher angeschlossen. Das Gitarrensignal kann wahlweise einem der beiden Verstärker zugeschaltet werden. Das resultierende Signal wird jeweils an den einen angeschlossenen Lautsprecher geleitet.

• Es werden zwei Verstärker und zwei Lautsprecher angeschlossen. Das Gitarrensignal wird beiden Verstärkern simultan zugeschaltet. Jedem Verstärker kann einer den beiden angeschlossenen Lautsprecher zugeordnet werden. Wird zum Beispiel dem Amp "1" der Speaker "1" zugeordnet, so wird dem Amp "2" automatisch der Speaker "2" zugeordnet. Die Auswahl eines der Speaker für einen der Amps beeinflußt automatisch die Auswahl für den anderen Amp (Dual-Modus).


Als Stromversorgung kommt ein Netzgerät mit 12 Volt Ausgangsspannung zur Anwendung.
