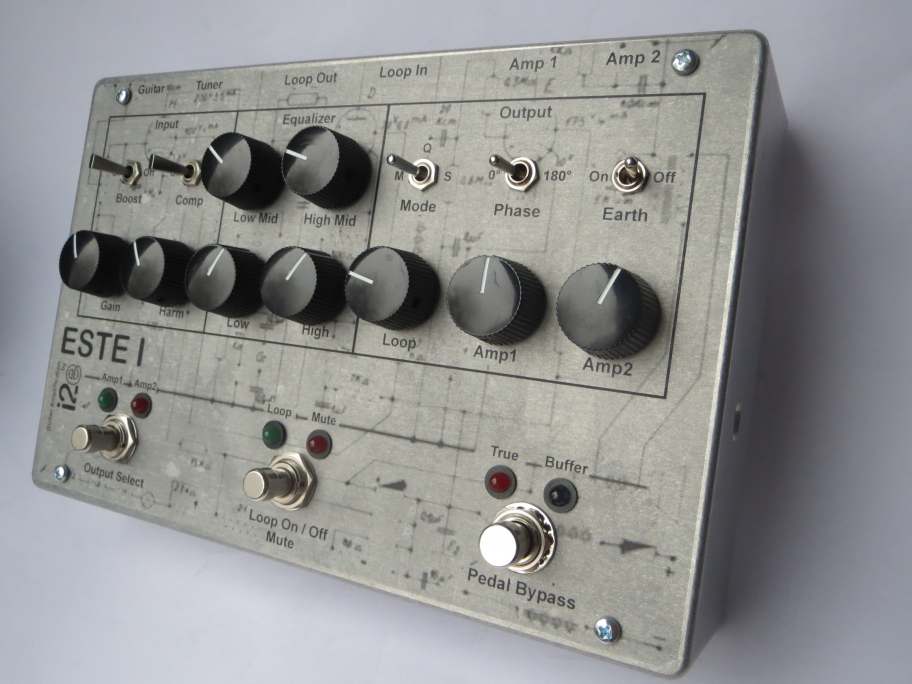

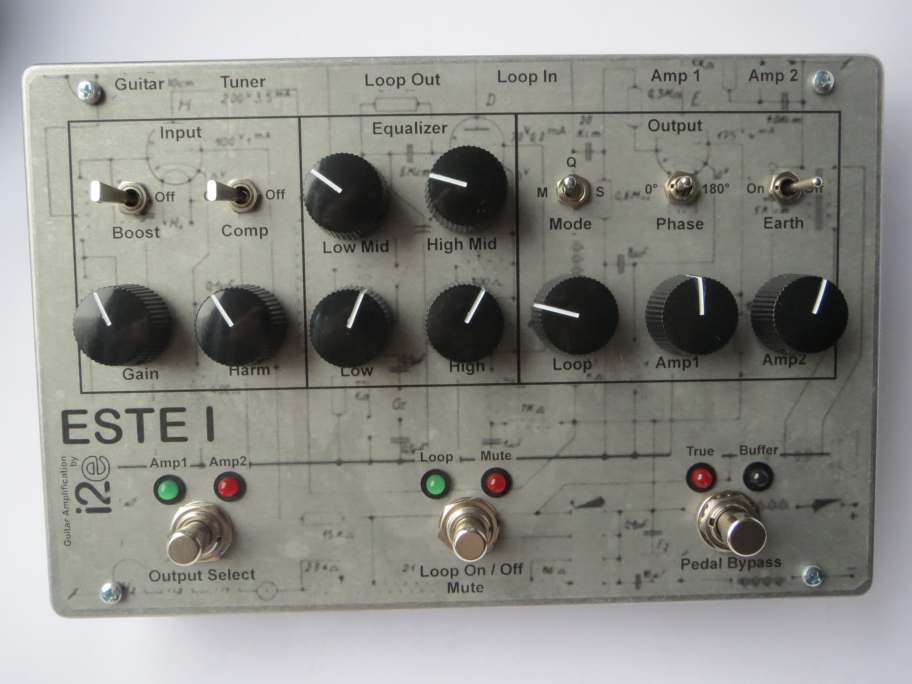

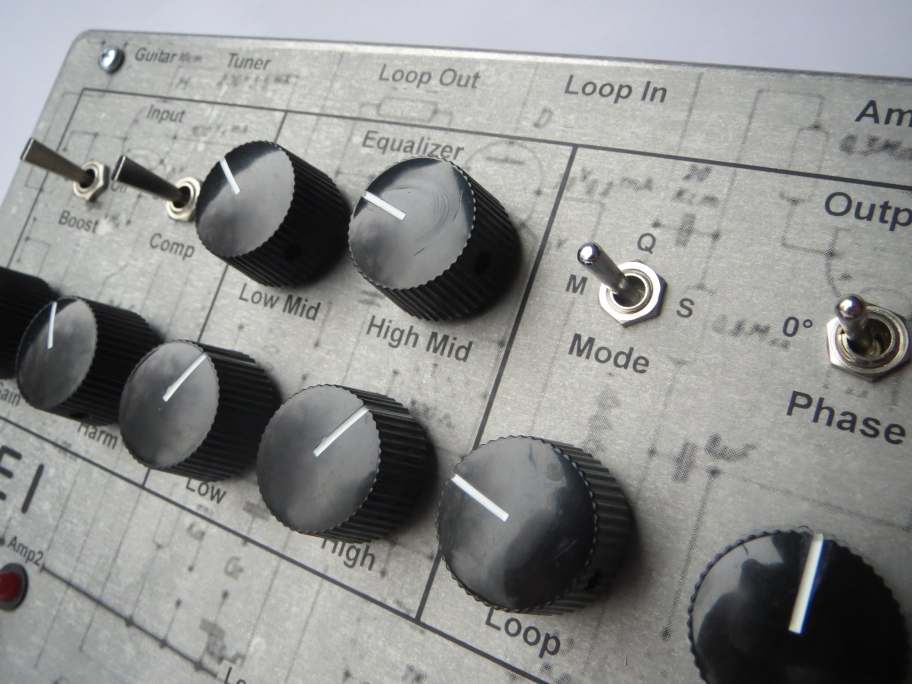

ESTE I      ABY-Switcher, Gitarren-Interface Verteilt eine Gitarre auf 2 Verstärkerausgänge Kompressor, Overdrive, aktiver EQ, Effekt-Loop. transformatorgekopppelte Ausgänge Handbuch (PDF) Schnellstart (PDF)

• Kurzübersicht
• Beschreibung
• Technische Daten

Verteilt ein Gitarrensignal auf 2 Verstärkerausgänge

• Integriert sind Kompressor, Overdrive / Harmonics und aktiver EQ
• Effekt-Loop einschleifbar, auch in Stereo
• Ausgänge gemeinsam oder getrennt aktiv
• brummfrei, transformatorgekoppelt

Kompressor

• "intelligente" Kennlinie, Mikroprozessorgesteuert
• Boost-Funktion für schwache Eingangssignale (Single-Coil Tonabnehmer)

Overdrive / Harmonics

• "Gain" regelt Grad der Verzerrung bzw. Oberton-Erzeugung
• "Harm" regelt Mischung von unverzerrtem und verzerrtem Signal

EQ-Einheit

• aktiver 4-Band EQ, +/- 122dB

Effekt-Loop

• Mono / Quasi / Stereo schaltbar
• Mono: Amp1 / Amp2 einzeln anwählbar, die Loop wird dem jeweils aktivierten Ausgang zugeschaltet
• regelbar von seriell / "wet only" über parallel / "wet and dry" bis "dry only"
• Quasi: beide Ausgänge aktiv
• Amp1 = regelbar von seriell / "wet only" über parallel / "wet and dry" bis "dry only", Amp2 = "wet only"
• Stereo: beide Ausgänge aktiv
• Amp1 =  links, stufenlos regelbar zwischen "wet only" und "dry only" / Amp2 = rechts, "wet only"
• Loop On/Off mittels Fußschalter

2 Verstärkerausgänge

• transformatorgekoppelt, keine Brummschleifen
• regelbare Lautstärken
• Phasen-Umschaltung

 Made in Germany

• Versorgung über externes Netzteil mit 9-18V, interne Umsetzung auf 24V zur Versorgung der analogen Schaltungsteile für optimale Dynamik
• Ein- und Ausgänge geschützt gegen Überspannung (ESD)
• True-Bypass über Relais (im ausgeschalteten bzw. stromlosen Zustand) oder "buffered" Bypass inkl. Transformatorkopplung (mittels Fußschalter)
• Verstärker-Zuordnung über Fußschalter
• Zusätzlicher Ausgang für Tuner-Anschluß, Mute-Funktion für die Amp-Ausgänge während des Tunings
• Kein Operationsverstärker im Signalweg, vollständig diskrete Analog-Elektronik, JFETs als aktive Bauelemente, harmonisches Obertonspektrum
• Stabiles Gehäuse, hochwertige Bauteile, Entwickelt und Produziert in Deutschland

Zwei Verstärker mit unterschiedlichen Sounds gleichzeitig mit einer Gitarre einsetzen ?
Ein Mono-Effekt soll auf einen "wet"-Verstärker geroutet werden, ein zweiter Verstärker soll das "dry"-Signal verarbeiten ?
Ein Stereo-Effekt soll auf 2 Verstärker verteilt werden ?
ESTE I hilft !

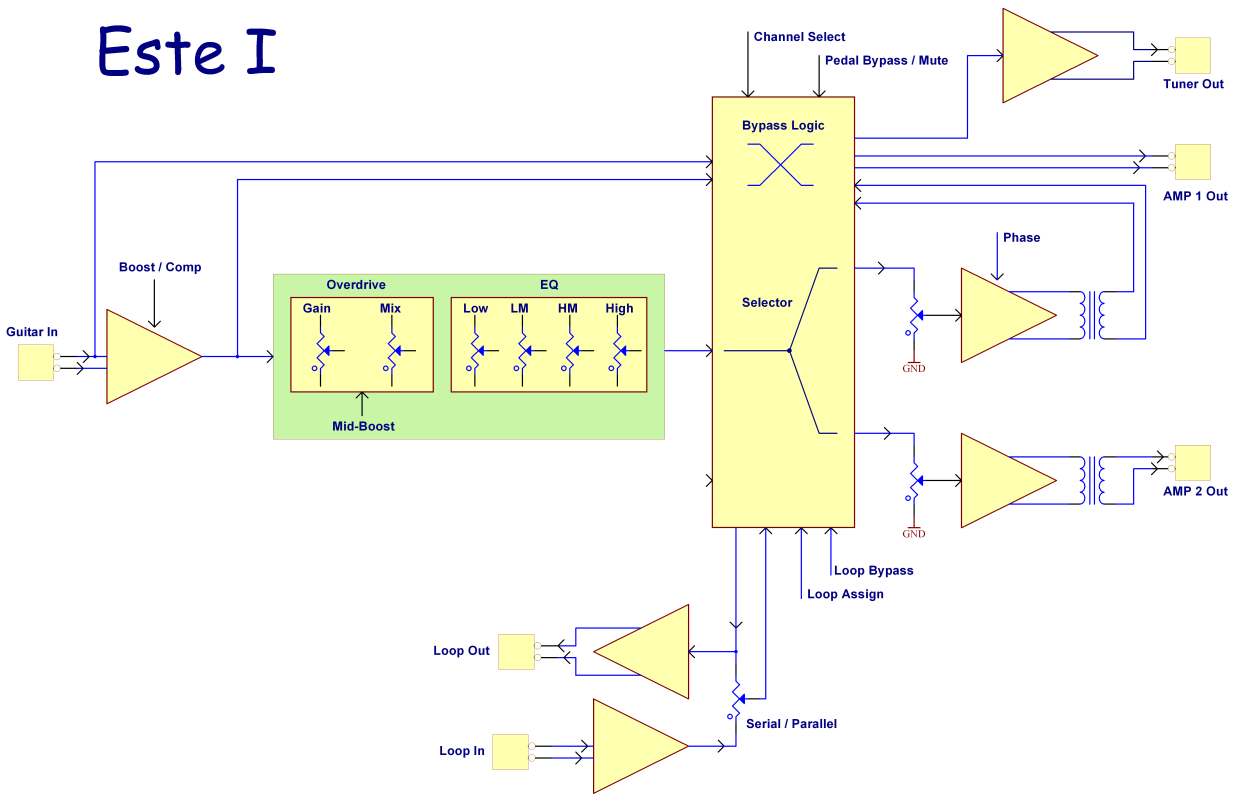

Zunächst wird das Gitarrensignal über eine Kompressor- / Overdrive- / EQ-Sektion geführt.
Anschließend kann es beliebig auf 2 getrennte Verstärker-Ausgänge geroutet werden. Diese sind jeweils einzeln in der Lautstärke regelbar.
Zusätzlich kann eine Effekt-Loop eingeschleift werden, auch in Stereo.
Der Kompressor arbeitet mit einer "intelligenten" Kennlinie (Mikroprozessorgesteuert) und wird für schwache Eingangssignale durch eine "Boost"-Funktion unterstützt.
Die Overdrive-Funktion ist regelbar im Grad der Verzerrung und der Mischung mit dem unverzerrten Signal.
Der aktive 4-Band EQ bietet einen Regelbereich von +/-12dB..
Die beiden Amp-Ausgänge sind transformatorgekoppelt, Brummschleifen sind ausgeschlossen.
Das Pedal stellt sowohl einen True-Bypass (Relais) als auch einen gebufferten Bypass zur Verfügung. Während beim True-Bypass das Gitarrensignal direkt mit einem der Amp-Ausgänge verbunden wird, beinhaltet der gebufferte Bypass auch die Transformatorkopplung.
Es gibt einen zusätzlichen Tuner-Ausgang, der ebenfalls von der Bypass-Logik bedient wird.
Die schaltbare Effekt-Loop kann stufenlos zwischen seriell und parallel geregelt werden.
Im Signalweg kommen keine Operationsverstärker zum Einsatz ! Es handelt sich um eine vollständig diskrete analoge Schaltung mit JFETs als aktiven Bauteilen.
Die Versorgungsspannung, extern von einem Netzteil mit 9-18V geliefert, wird intern auf 24V angehoben, um einen optimalen Dynamikumfang zu erzielen.
Die Overdrive-Sektion ist "moderat" ausgelegt, sorgt lediglich für zusätzliche Obertöne und unterstützt stets den Grundsound des angeschlossenen Instruments.
Die einzelnen JFET-Verstärkerstufen bereichern das Obertonspektrum zusätzlich.
Der Grundcharakter des Instruments steht im Vordergrund, ESTE I unterstützt und erweitert diesen wenn nötig und liefert den Komfort von 2 unabhängigen Verstärkerausgängen.

Fragen und Antworten zu ESTE I

- robustes Metallgehäuse - Entwickelt und Produziert in Deutschland

- 2 regelbare Verstärkerausgänge - Bässe/Höhen und 2-Band Mitten-Equalizer - Effekt-Loop

- transformatorgekoppelte Ausgänge
