AG1.0    The PURR (PickUp Resonance Rescue)
PickUp-Resonator mit Kabeltreiber und Boost-Funktion

Handbuch (PDF)

Schnellstart (PDF)


Kurzübersicht

Resonanzfrequenz des Gitarren-PickUps wird unabhängig vom verwendeten Kabel

Boost-Funktion

Kabeltreiber

 Made in Germany


Beschreibung

Sollte die Länge oder die Qualität des verwendeten Gitarrenkabels einen wesentlichen Einfluß auf den Klang einer Gitarre haben ?
Sicher nicht !
Ist aber leider so, da die Kapazität des angeschlossenen Kabels mit den PickUps der Gitarre einen Resonanzkreis bildet und dessen
Frequenz ist nun einmal abhängig von der Größe der Kabelkapazität.
Auch bildet die Kapazität im Zusammenspiel mit dem Lautstärkeregler in der Gitarre einen Tiefpaß und beeinträchtigt so die Funktion dieses Reglers.
Näheres zu diesem Thema ist hier nachzulesen.
Der AG1.0 ("The PURR") versucht eine Alternative zu bieten.
Es handelt sich um eine externe Lösung, ohne Eingriff in die Gitarre selbst, mit lokaler Stromversorgung über eine 9V Batterie.
Befestigt z.B am Gitarrengurt, wird sein Eingang durch ein möglichst kurzes Kabel, z.B. einem Patch-Kabel, an die Klinken-Buchse der Gitarre angeschlossen.
Sein Ausgang wird nun über das gewohnte Gitarrenkabel mit dem Verstärker oder der Effekt-Kette verbunden.
Welche Länge oder elektrische Qualität (Kapazität) dieses Kabel nun hat ist relativ egal, es bleibt praktisch ohne Einfluß auf den Klang.

Mittels eines 10-stufigen Drehschalters am AG1.0 lassen sich nun verschiedene Kapazitätswerte dem Gitarrenausgang parallel schalten und so verschiedene Kabellängen
bzw. -Qualitäten simulieren und damit die Resonanzfrequenz der Tonabnehmer an den eigenen Geschmack anpassen.

Mittels eines weiteren Drehschalters kann zudem eine zusätzliche Verstärkung (bis zu 4fach / +12dB) eingestellt werden, um z.B. einen angeschlossenen Verstärker
zu übersteuern, obwohl die originale Amplitude der Gitarre dazu nicht ausreichen würde.

Die Elektronik wird erst mit dem Einstecken des Kabels zum Gitarrenverstärker aktiv geschaltet und braucht auch nur dann Strom.
Zusätzlich / alternativ läßt sich das Gerät auch über einen Kippschalter ausschalten.
Wenn das Gerät über den Kippschalter ausgeschaltet wurde, besteht eine "True-Bypass" Verbindung zwischen Ein- und Ausgang (Bistabiles Relais).

Der Zustand der Batterie wird ständig überwacht und mittels einer mehrfarbigen LED angezeigt (blinkend, ca. alle 2 Sekunden).
Die Batterielebensdauer (bei eingestecktem Kabel = aktivierter Elektronik) beträgt ca. 500 Std (Alkaline).

Fragen und Antworten zum AG1.0 / The PURR

Ich möchte den AG1.0 kaufen (...hier werden Sie zu unserem Shop weitergeleitet...)


Technische Daten
  • "Guitar" Instrumenten-Eingang
    Eingangsimpedanz: 1MOhm / 15pF (ESD-fest)
    max. Eingangsspannung: ca. 5Vss / 1.8Vrms
    Schaltbare Eingangs-Kapazitäten ("Resonance"): 0 ("0") bis ca. 800pF ("9"), entspr. ca. 6m Kabel mittlerer Qualität
  • "Amp / Power" Ausgang
    Ausgangsimpedanz: 100 Ohm / ESD- und kurzschlußfest
    Verstärkungseinstellungen ("Gain"): 1fach ("0") bis ca. 4fach ("9")
    max. Ausgangsspannung: ca. 9Vss / 3Vrms
  • Stromversorgung:
    Spannungsversorgung: Interne 9V-Batterie
    Stromaufnahme: ca. 0.5mA
    Batterielebensdauer: ca. 500 Std. (Alkaline)
  • Abmaße:
    Maße: 100 x 60  x 30 mm (L x B x H)
    Gewicht: ca. 250g
  • Lieferumfang:
    AG1.0
    Kurz-Anleitung
    Patch-Kabel

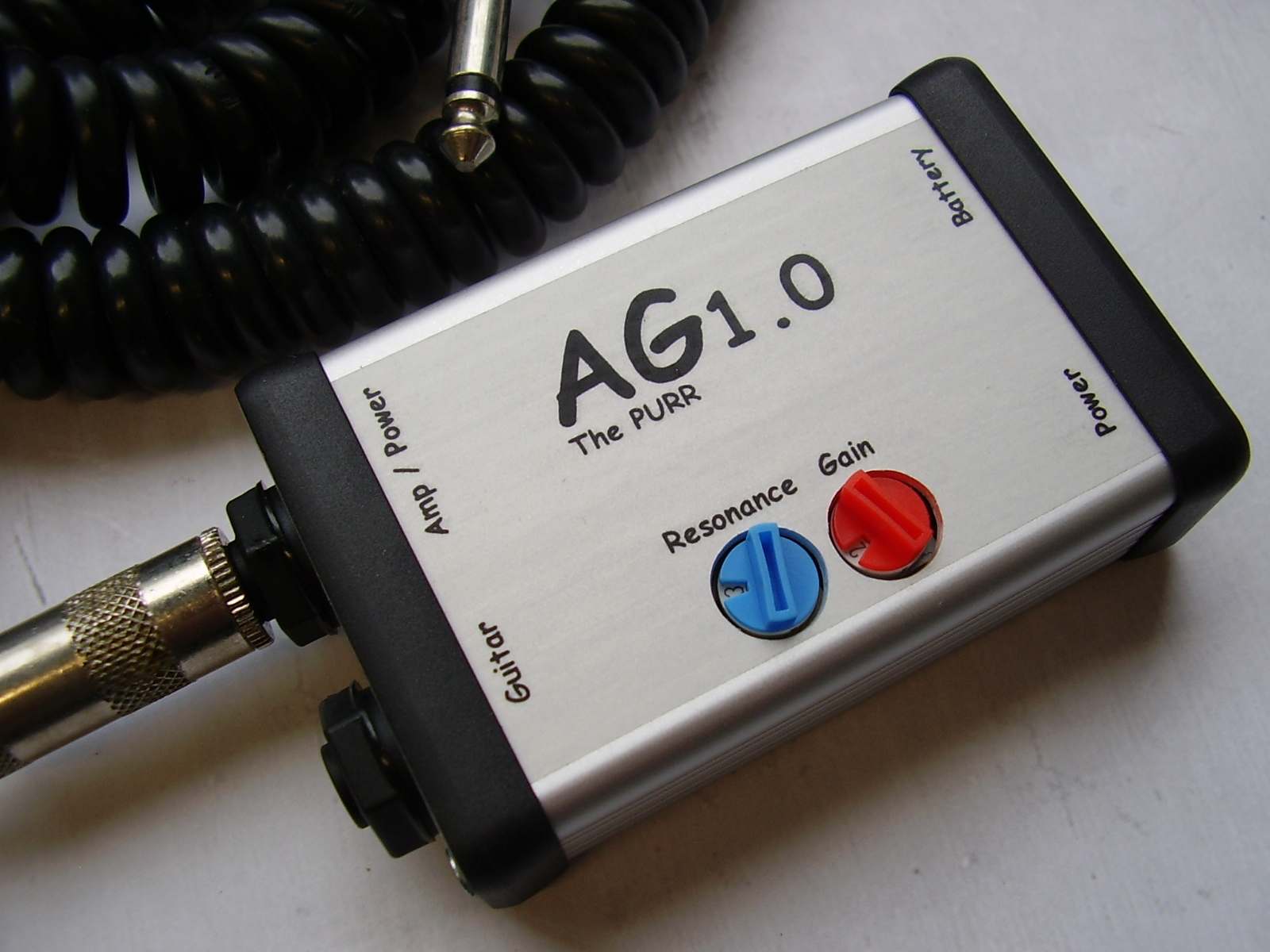

  • AG1.0

    - robustes Metallgehäuse
    - aktiv nur bei eingestecktem Kabel

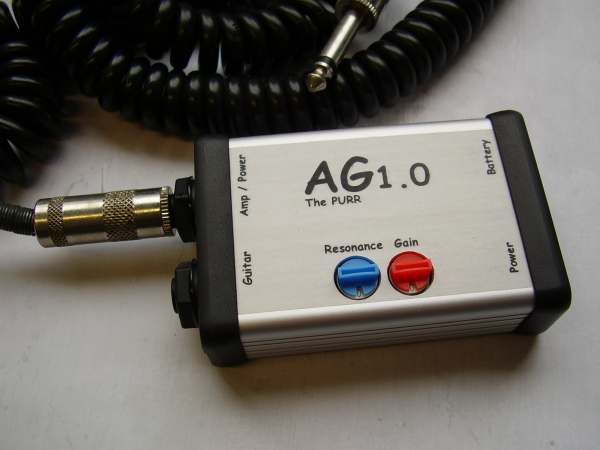

    AG1.0

    - Batterie über Rückwand zu wechseln

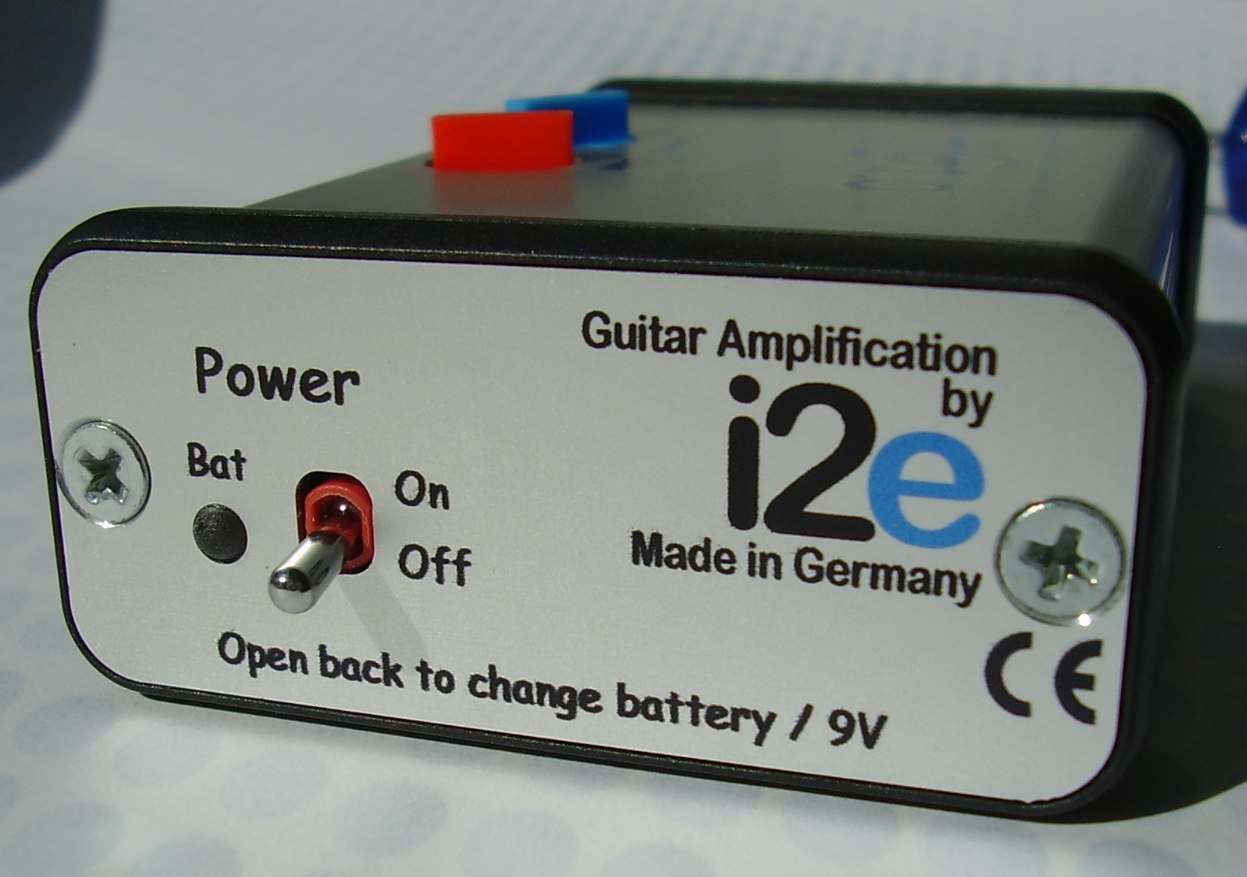

    - zusätzlicher Ein- / Ausschalter
    - True-Bypass
    - Funktionskontrolle / Batteriezustand über LED
    AG1.0

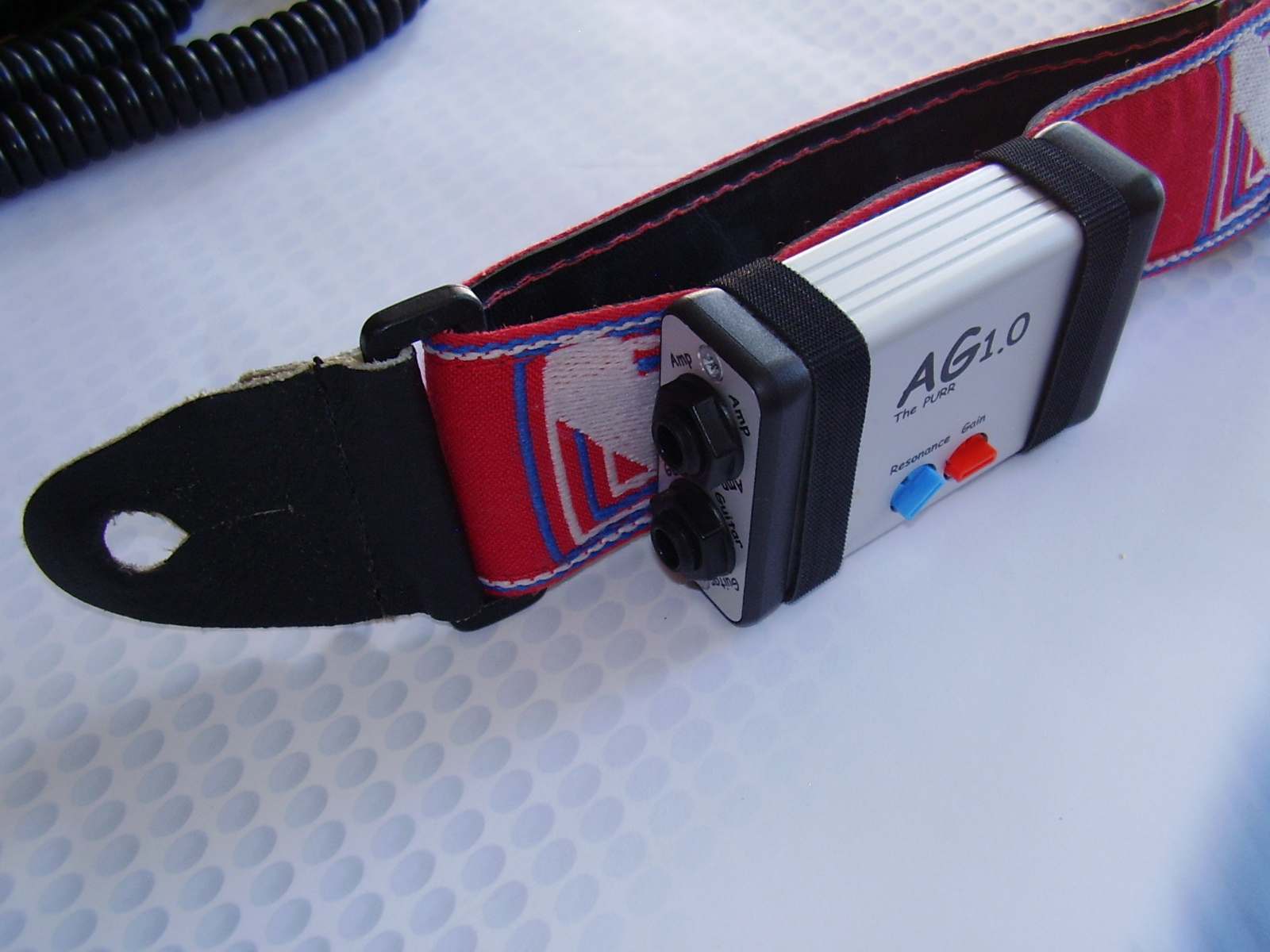

    - am Gitarrengurt zu befestigen




    Videos / Sound-Files

    Videos und Sound-Files zum
    AG1.0 finden Sie hier
